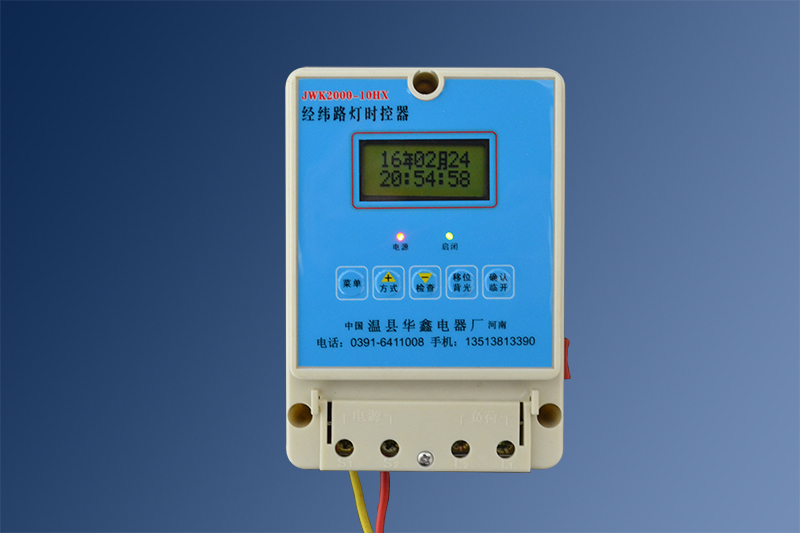

JWK2000 - 10HX型經緯路燈時控器
簡介
JWK2000-10HX型經緯路燈時控器，以高性能CPU為微機核心，以高精度時間集成芯片為計時元件，以低功耗點陣液晶模塊為顯示器，程序以菜單操作方式，具有調整簡單、易懂、方便用戶等特點。微機內儲存有根據紫金山天文臺提供的全國各地日出日落標準時刻計算表，用戶根據自己所需設定本地區經緯度后，微機可自行運算出每天的最佳開關燈時間，達到及時的開啟和關閉所控制的電器設備。該儀器具有走時準確、控制靈敏、抗干擾能力強、安裝方便、免于維護、能耗低等顯著特點。是光敏型和定時控制器的升級換代產品。廣泛適用于城市、鄉村、工礦、學校、企事業單位的路燈、廣告燈等電器的自動控制。達到既節省人力，又節省能源的目的，是您理想的智能控制設備。
目錄
1、技術參數
2、安裝方法
3、使用方法
4、故障解除
安全指導：
□該控制儀第一次投入使用前需設定本地區經緯度和工作方式。
□控制儀應放置在通風干燥無爆炸介質處，避免陽光直射。
□受控負載應加裝5~10A熔斷器，以防損壞內部觸點及發生意外。
□除了在本指南中說明之外，不要試圖自己打開修理，損壞內部元件。
請閱讀本指南，正確使用我廠產品，并保留以備咨詢。
一、技術參數
1、具有百年日歷功能。
2、掉電走時6年(累計)，掉電后內部程序維持正常運行，以保存所設定數據不變。
3、走時誤差5～10秒/月(0℃～40℃)。
4、電源220VAC±10% 50HZ。
5、功耗≤2W。
6、觸點容量 10A/220VAC(當負載大于1000W時，可加裝交流接觸器等擴展功率)。
7、體積125×88×50mm。
8、重量0.45kg。
9、工作環境溫度-20℃～55℃。
10、經緯度范圍(中國境內)。
二、安裝方法

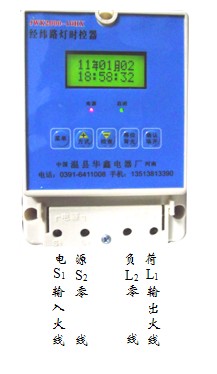

1、接線方法：(下圖所示)
端子S1、S2為電源端子(220VAC/50HZ)，其中端子S1為輸入火線(加裝5~10A熔斷器)，端子S2為零線，端子L2為輸出零線，端子L1為輸出火線。
如受控負載線圈為220VAC，一端接L1輸出火線(加裝5～10A熔斷器)，另一端接L2零線即可。
如受控負載線圈為380VAC，一端接L1輸出火線(加裝5～10A熔斷器)，另一端與另一相火線連接即可。
2、固定方法(下圖所示)
控制儀應安裝在控制箱內，不宜戶外安裝，以免雨水滲入，造成控制儀的損壞。
三、使用方法：
1、工作狀態

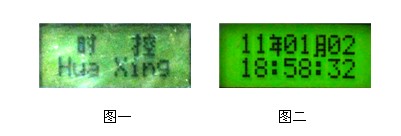

該時控器上電后進行自檢，在檢測狀態時顯示(見圖一)。自檢結束后，第一行顯示年月日，第二行顯示時分秒(見圖二)，時控器已進入正常工作狀態。
2、時間設定(當前年、月、日、時、分、秒)
①菜單(時間閃動)→②確認(年月日)→③如年、月、日正確按“確認”鍵進入下一步調整，若不正確用“+”“-”“移位”鍵分別將年、月、日調整至正確值→④確認(時分秒)→⑤如時、分、秒正確按“確認”鍵完成對時間的調整，若不正確用“+”“-”“移位”鍵分別將時、分、秒調整至正確值→⑥確認，完成對時間的調整。
3、經緯度設定
①菜單→②移位(經緯閃動)→③確認(經度閃動)用“+”“-”鍵將本地區經度調整至正確值→④移位(緯度閃動)用“+”“-”鍵將本地區緯度調整至正確值(本機所設經度和緯度均采用整數)。→⑤確認，完成對經度和緯度的設定。
注：菜單鍵說明，在實際操作中，如按菜單鍵后，無論移位到哪一項時如不需調整，再按一次菜單鍵恢復正常運行界面即可。
4、工作方式設定
(1)全夜燈設定

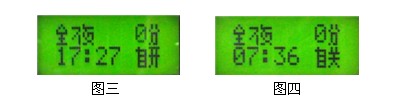

①菜單→②用“移位”鍵移至方式→③確認(全夜閃動)→④再次確認后顯示(圖三)第二行(XX：XX自開)，為計算機計算出當天的日落自動開燈時間，第一行(全夜0分)(0閃動)，用“+”鍵可在0～50分鐘內任意調整日落后多少分自動開燈。如加15分，即日落時間+15分鐘為當天的自動開燈時間，且今后每天都是日落后15分鐘自動開燈，根據各個城市對開燈遲早的要求不同，自行調整。→⑤確認后界面顯示(圖四)第二行(XX：XX自關)，為計算機計算出當天的日出自動關燈時間，第一行(全夜0分)(0閃動)，用“-”鍵可在0～50分鐘任意調整日出前多少分自動關燈，如減30分即日出前30分鐘為當天的自動關燈時間，且今后全夜燈都是每天日出前30分鐘自動關燈→⑥確認，完成對全夜燈的設定。
半夜燈設定
①菜單→②用移位鍵移至方式(方式閃動)→③確認→④用移位鍵移至半夜(半夜閃動)→⑤確認(半夜燈開燈方式調整與全夜燈開燈方式相同)→⑥再確認顯示(圖五)用“+”“—”“移位”鍵調整半夜定時關燈時間(半夜定時關燈下限凌晨4點整)→⑦確認完成對半夜燈的調整。
兩段燈設定

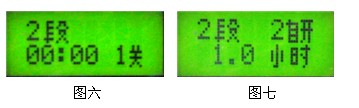

①菜單→②用移位鍵移至方式(方式閃動)→③確認→④用移位鍵移至兩段(兩段閃動)→⑤確認(兩段燈開燈方式與全夜燈開燈方式相同)→⑥再確認顯示(圖六)，用“十”“—”“移位”鍵調整第一次定時關燈時間(半夜燈第一次關燈下限2點整)→⑦確認顯示(圖七)，用十”“—”鍵設定第二次自動開燈X小時(本機設定二次開燈時間最少1小時，如設定開燈1小時即天亮關燈前1小時開燈，如設定開燈1.5 小時，即天亮關燈前1.5小時自動開燈，最大值為天亮前2小時開燈)。→⑧確認(兩段燈黎明關燈調整與全夜黎明自動關燈方式相同)→⑨確認，完成對兩段燈的調整。
注：在實際操作中，本機設有調整工作方式快捷鍵，即面膜上的方式鍵，如不需調整北京時間和經緯度，按方式鍵可直接進入對工作方式的調整，如不調整再按一次方式鍵恢復正常運行。
5、檢查
時間、經緯、工作方式所有數據設置完畢后，按“檢查”鍵可檢查開關燈方式是否正確，如不正確重新設置。
6、臨時開關
(1)當需要臨時開關燈時(如路燈檢修)按“臨開”鍵即合閘送電，再按一下將拉閘斷電。
(2)在臨時合閘狀態下控制儀將正常判斷開關燈時間，如路燈檢修后已經接近開燈時間，無需再按“臨開”，微機將正常地開啟和關閉路燈。
四、故障解除
1、控制儀不工作窗口無顯示。
請檢查1、2端子之間有無技術參數所規定的電壓 。若無，請檢查外部線路;若有，請與銷售商或專業維修人員聯系。
2、開、關時間不合乎要求。
請檢查該控制儀經緯度設定是否正確，若不正確請重新設定，否則檢查工作方式及開、關燈時間，若不正確請重新設定。
3、有顯示但時鐘停止。
關斷電源，過幾秒再接通電源。如仍未解除故障，請與銷售商或專業維修人員聯系。
4、時鐘正常但控制儀失控。
按3處理。若仍未解除故障，請與銷售商或專業維修人員聯系。
溫縣華鑫電器廠
面板上按鍵說明
1、菜單鍵：用于調整時的指令鍵;
2、(+)方式鍵：調整時用于加數鍵 ，只調整工作方式時可作為調整工作方式的快捷鍵;
3、(一)檢查鍵：調整時用于減數鍵，調整結束后用于檢查所調整的工作方式是否正確;
4 、移位、背光鍵：調整時用于移位，正常工作狀態下用于指令液晶背光;
5、確認、臨開鍵：調整時用于確認，正常工作狀態下用于臨時開關燈的指令鍵。
